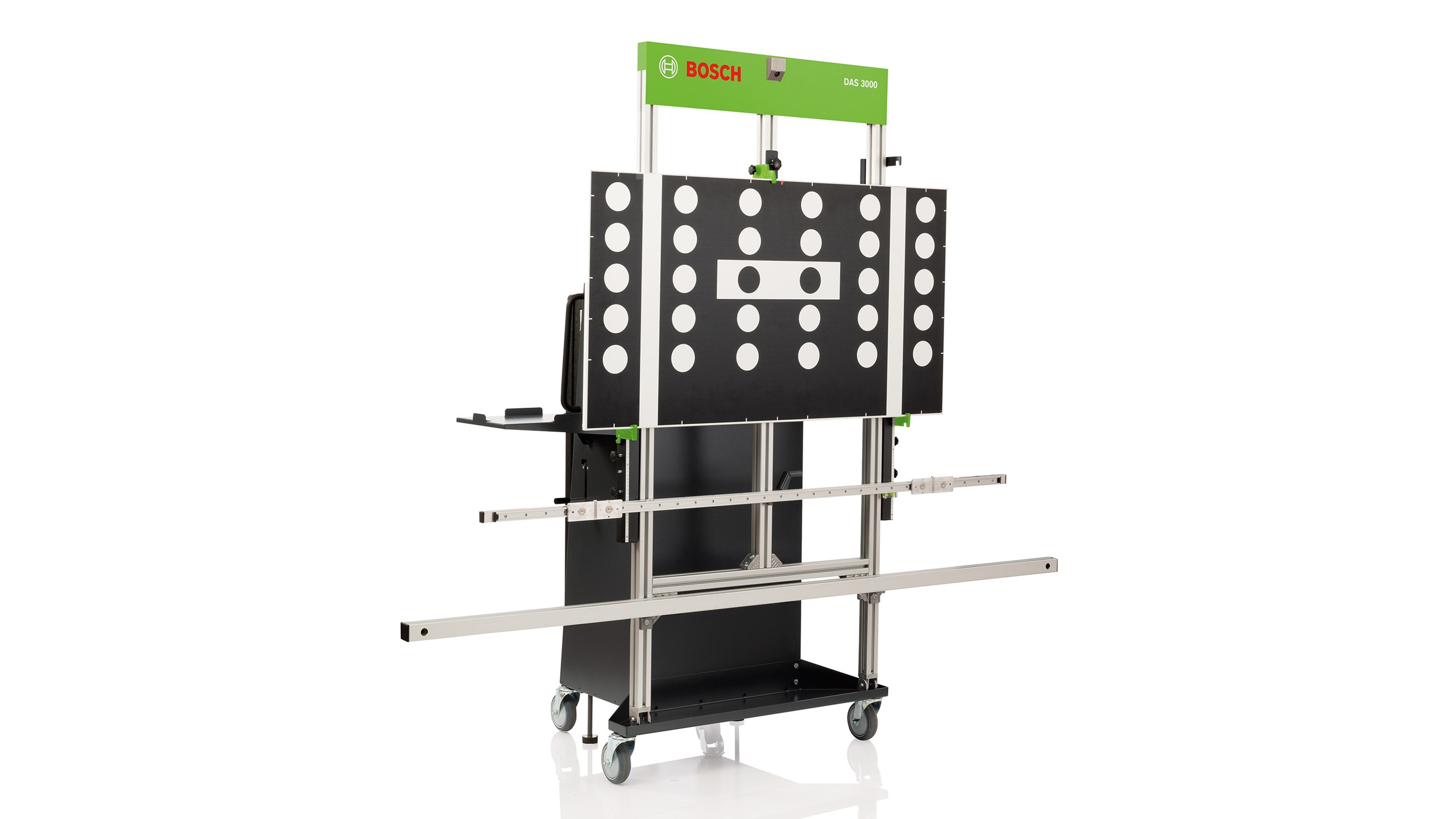

Bosch DAS 3000 S20

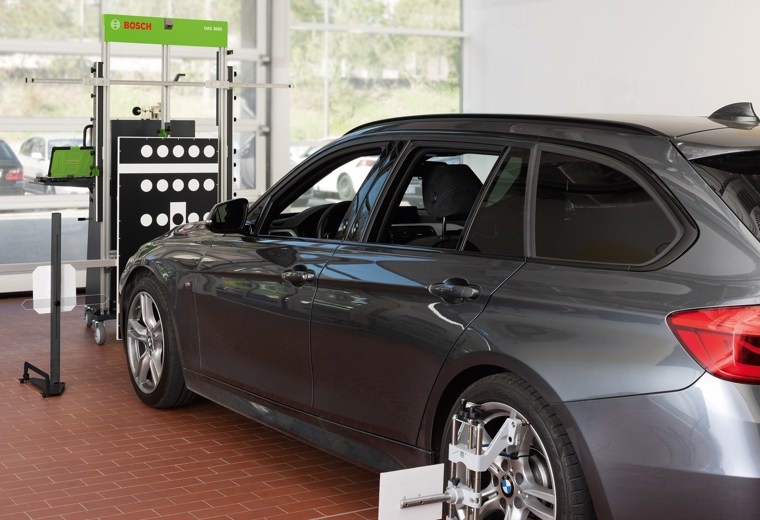

DAS 3000 S20 je pomocí kamerového systému snadno nastavitelné, počítačem řízené kalibrační a seřizovací zařízení zaměřené na opravy po nehodách, rychloopravny i dílenské koncepty.

Špičkový kamerový systém pro přesné kalibrace

Počítačem řízené a vysoce sofistikované kalibrační zařízení DAS 3000 S20 představuje špičku v oblasti nastavování asistenčních systémů řidiče. Systém je navržen tak, aby dokázal s maximální přesností korigovat kamery a radary, což je klíčové pro správnou funkci moderních bezpečnostních prvků po výměně čelního skla, nápravových pracích nebo po haváriích.

Univerzální využití pro moderní autoservisy

Zařízení bylo zkonstruováno s ohledem na maximální všestrannost v moderním autoservisu. Poskytuje komplexní podporu pro široké portfolio značek a modelů vozidel, což z něj činí ideální investici jak pro specializované karosárny a rychloopravny, tak pro komplexní dílenské koncepty usilující o rozšíření svých služeb o pokročilou diagnostiku.

Maximální efektivita a snadná obsluha

Promyšlená konstrukce a intuitivní softwarové řízení výrazně zjednodušují celkovou přípravu a vlastní proces kalibrace. Díky tomu obsluha zvládne náročné nastavování asistenčních systémů v nejkratším možném čase, což zvyšuje propustnost dílny a zajišťuje bezchybnou kvalitu odvedené práce.

Špičkový systém pro kalibraci ADAS dle OEM standardů

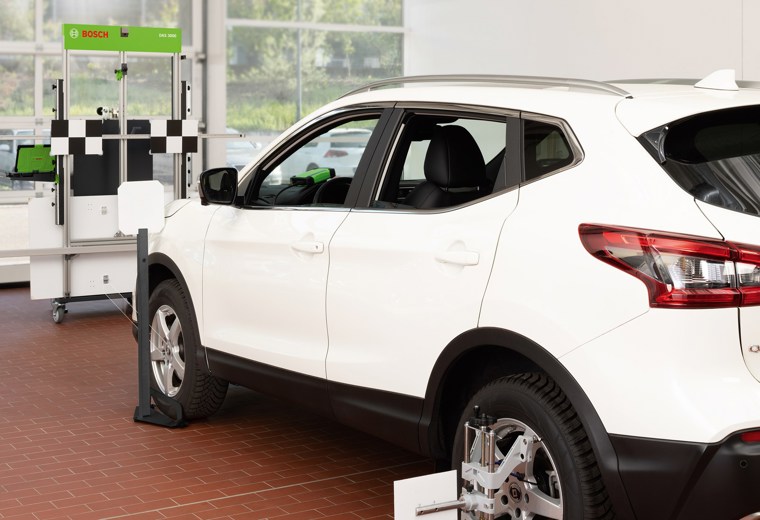

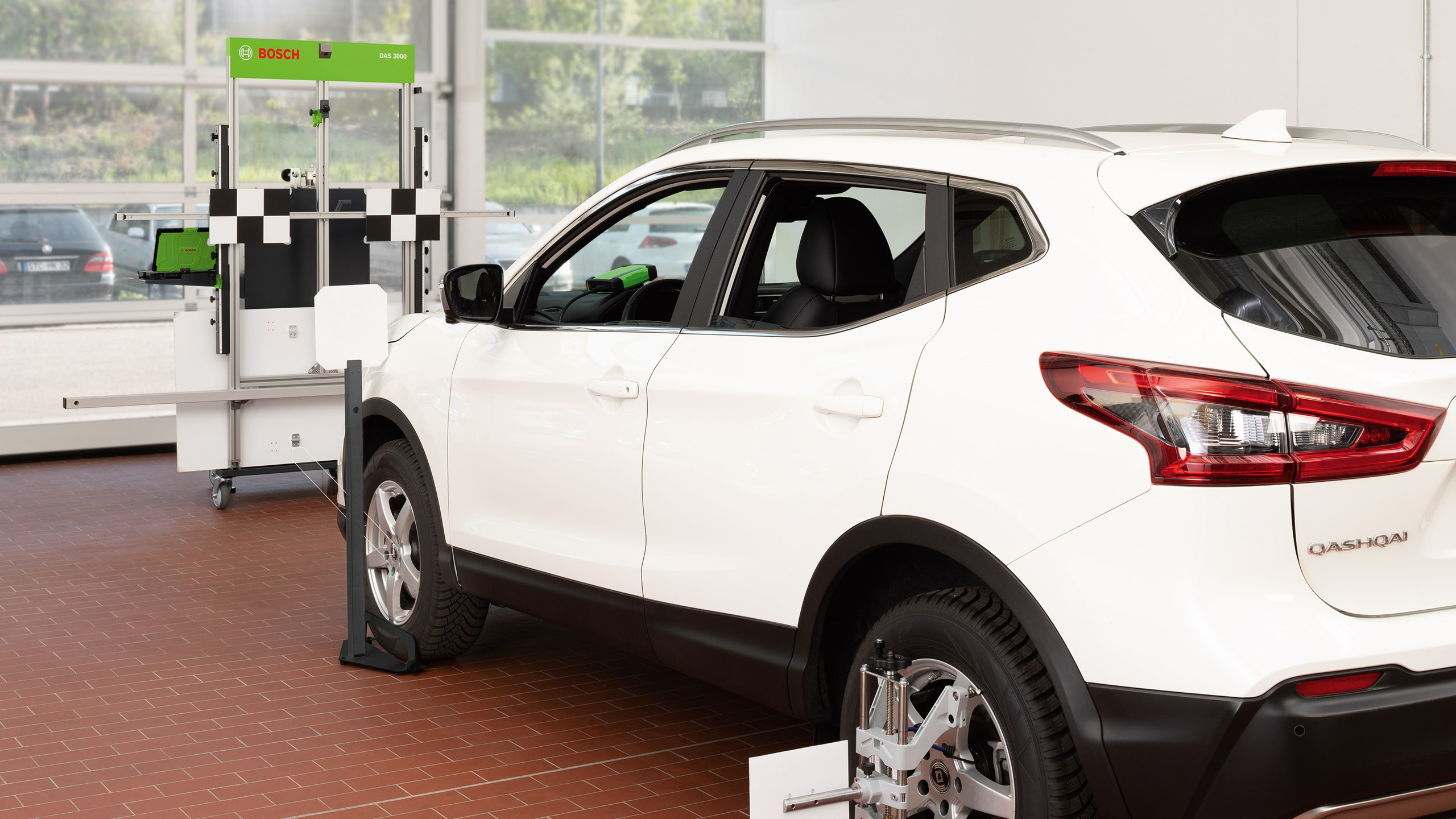

V souladu s přísnými požadavky výrobců vozidel zajišťuje DAS 3000 S20 precizní seřízení senzorů, předních radaru a kamer po opravách karoserií, údržbě i výměně čelních skel. Plně pokrývá klíčové asistenční systémy, jako jsou adaptivní tempomat (ACC), varování před kolizí (FCW) či hlídání jízdních pruhů (LDW/LKA).

Inteligentní propojení s diagnostikou Bosch ESI[tronic]

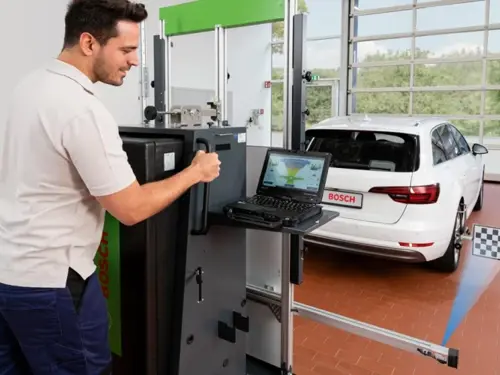

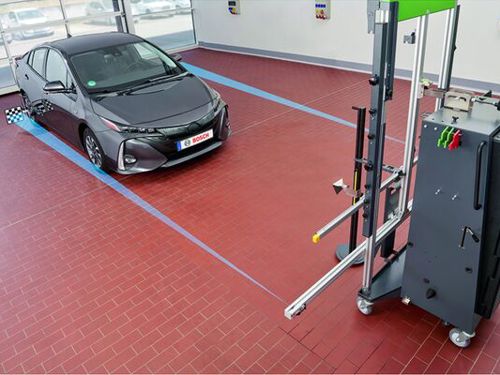

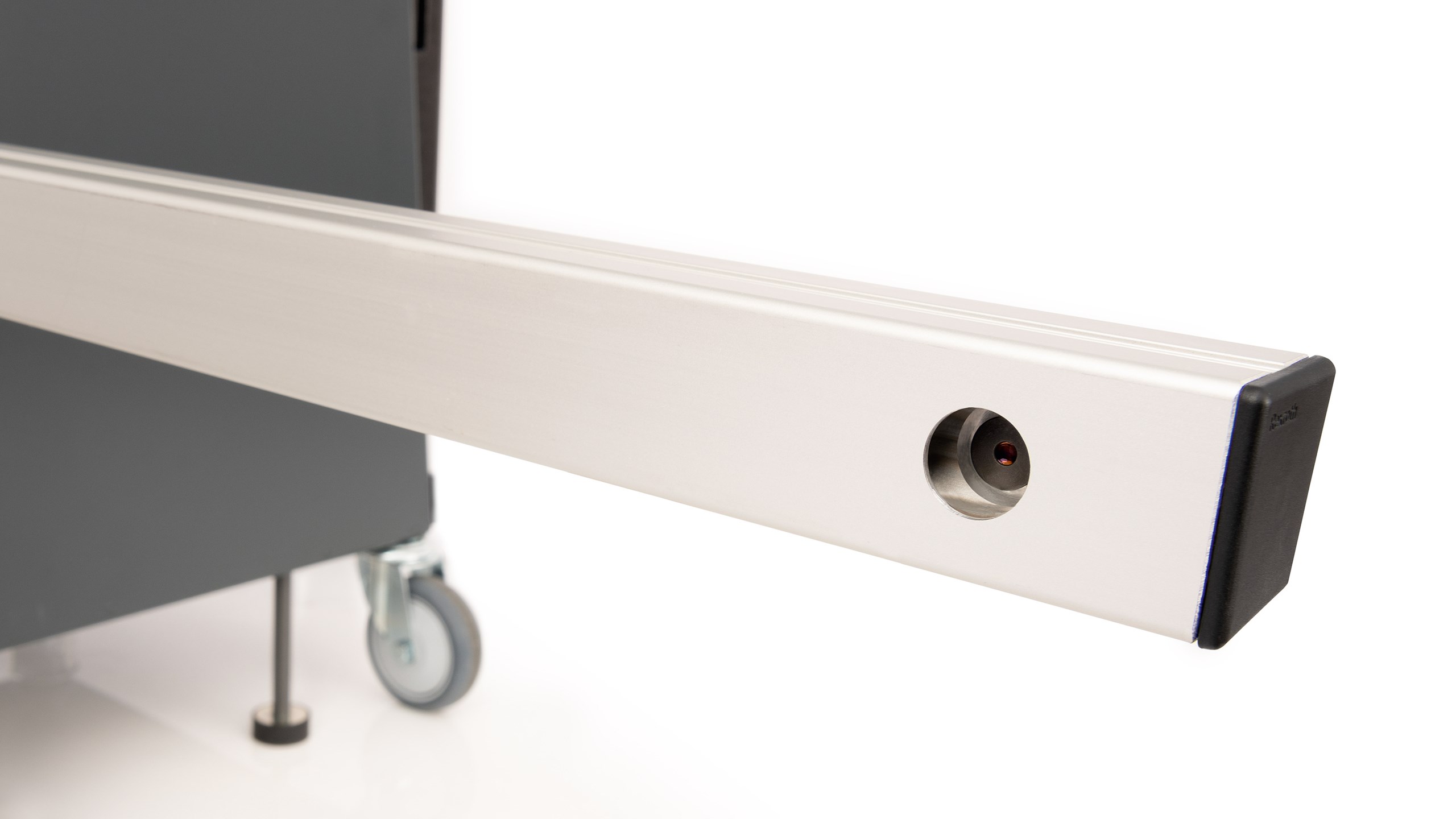

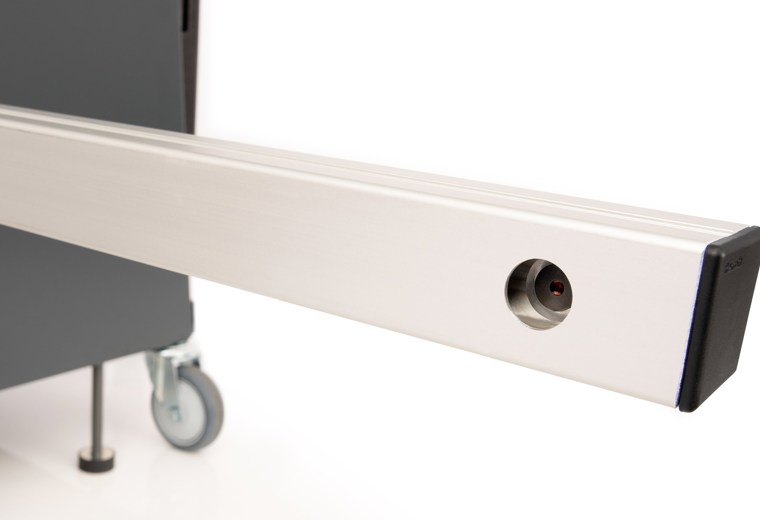

Zařízení úzce spolupracuje s diagnostickými nástroji Bosch a softwarem ESI[tronic], což obsluze přináší přesné, počítačem řízené pracovní postupy a digitální měření vzdáleností k vozidlu i nápravě. Integrovaný systém počítačového vidění zaručuje maximální rychlost, stopovatelnost a připravenost na budoucí technologie.

Ergonomická konstrukce a univerzální multifunkční terče

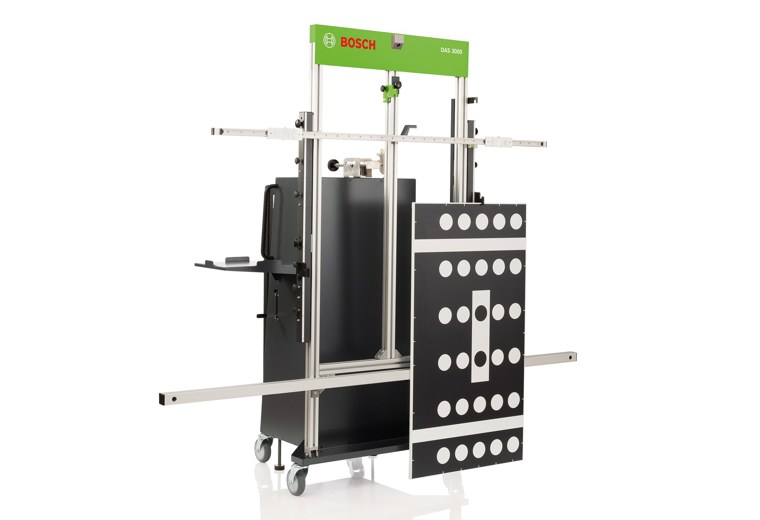

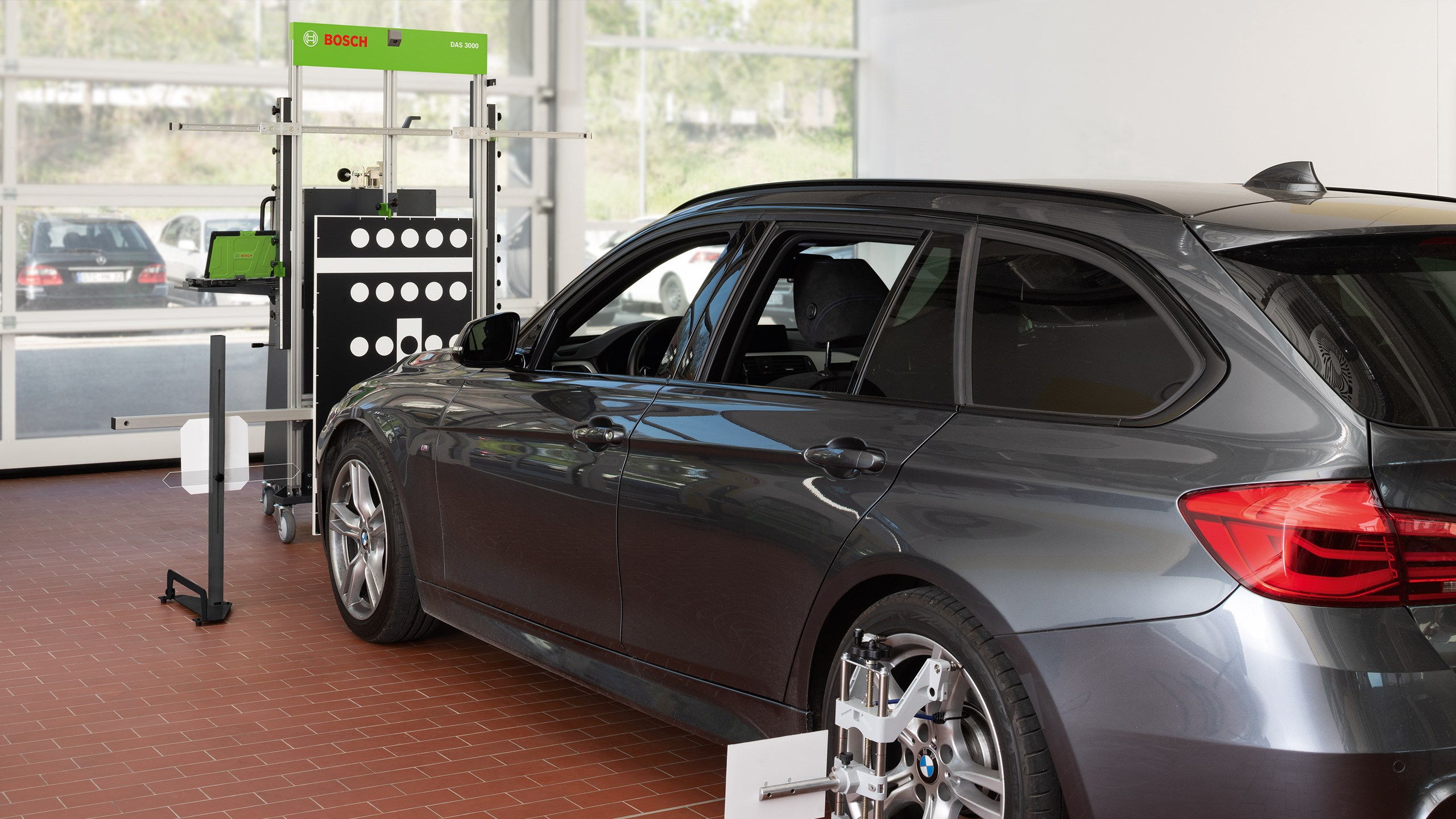

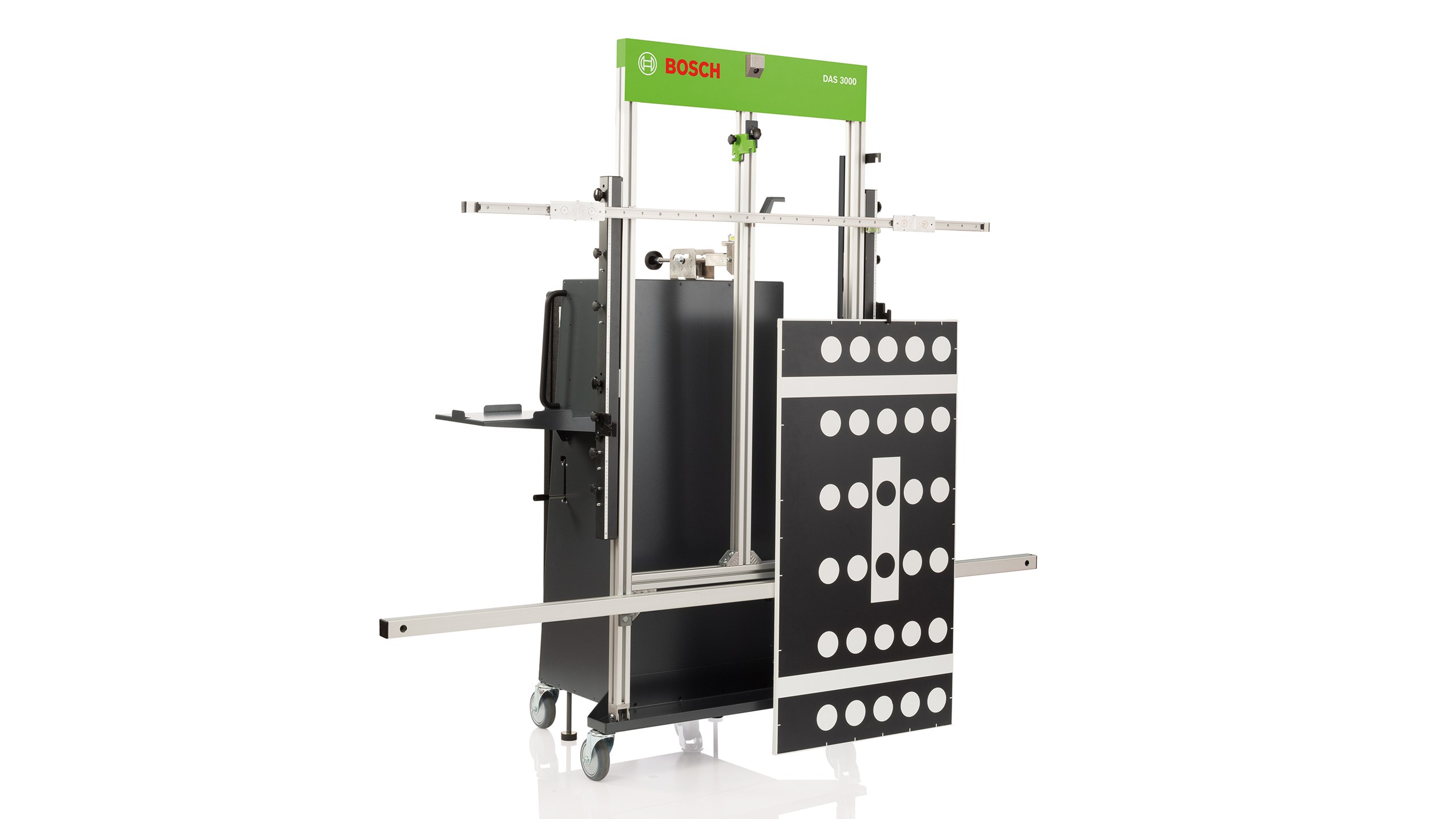

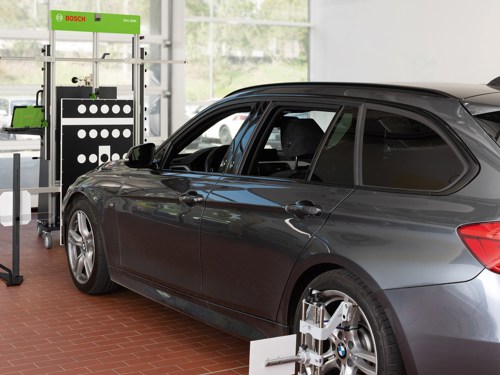

Robustní dílenský vozík s velkými koly je navržen pro snadnou manipulaci v rušném prostředí. Součástí výbavy je multifunkční deska XL kombinující vzor kamer pro koncern VW Group a radarový reflektor, což výrazně zjednodušuje nastavení a eliminuje nutnost neustálé výměny desek.

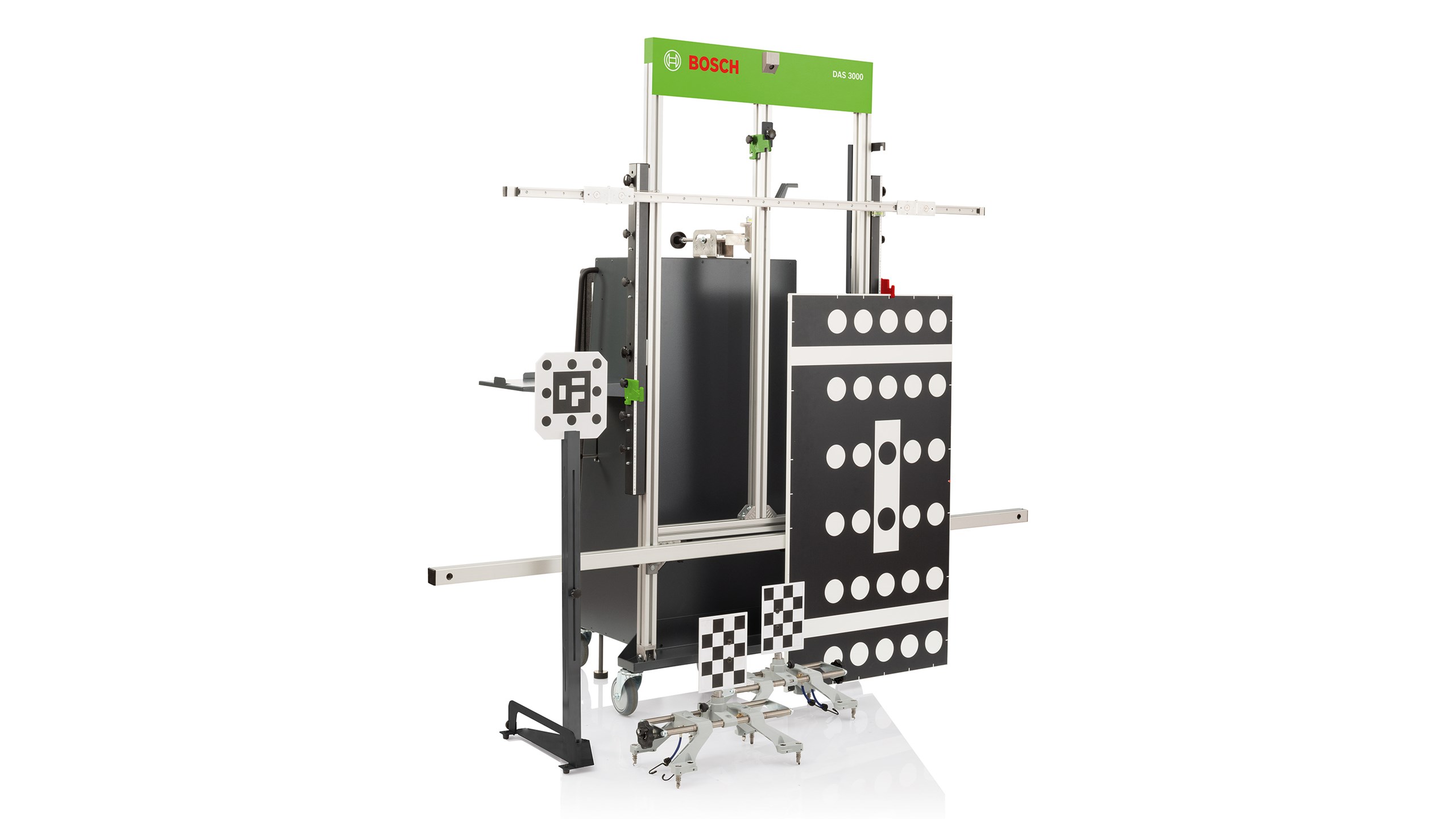

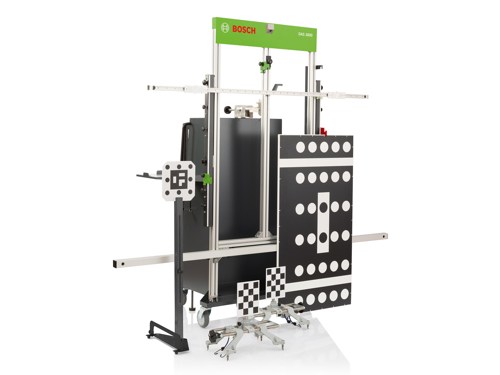

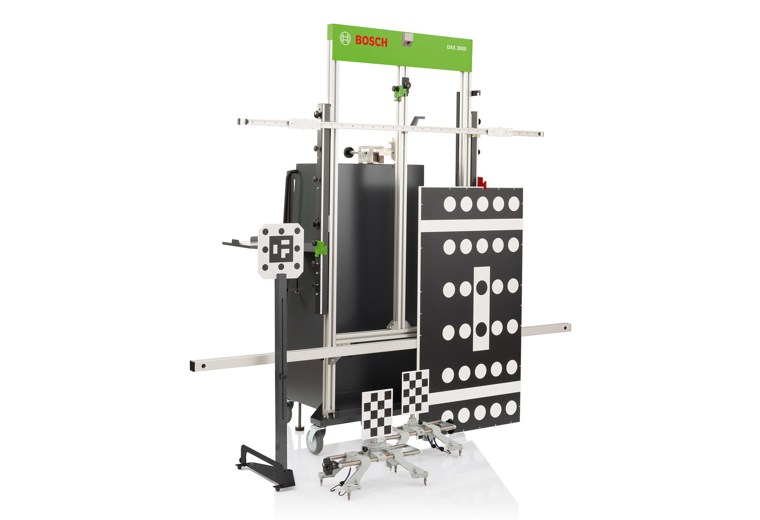

Rozsah dodávky

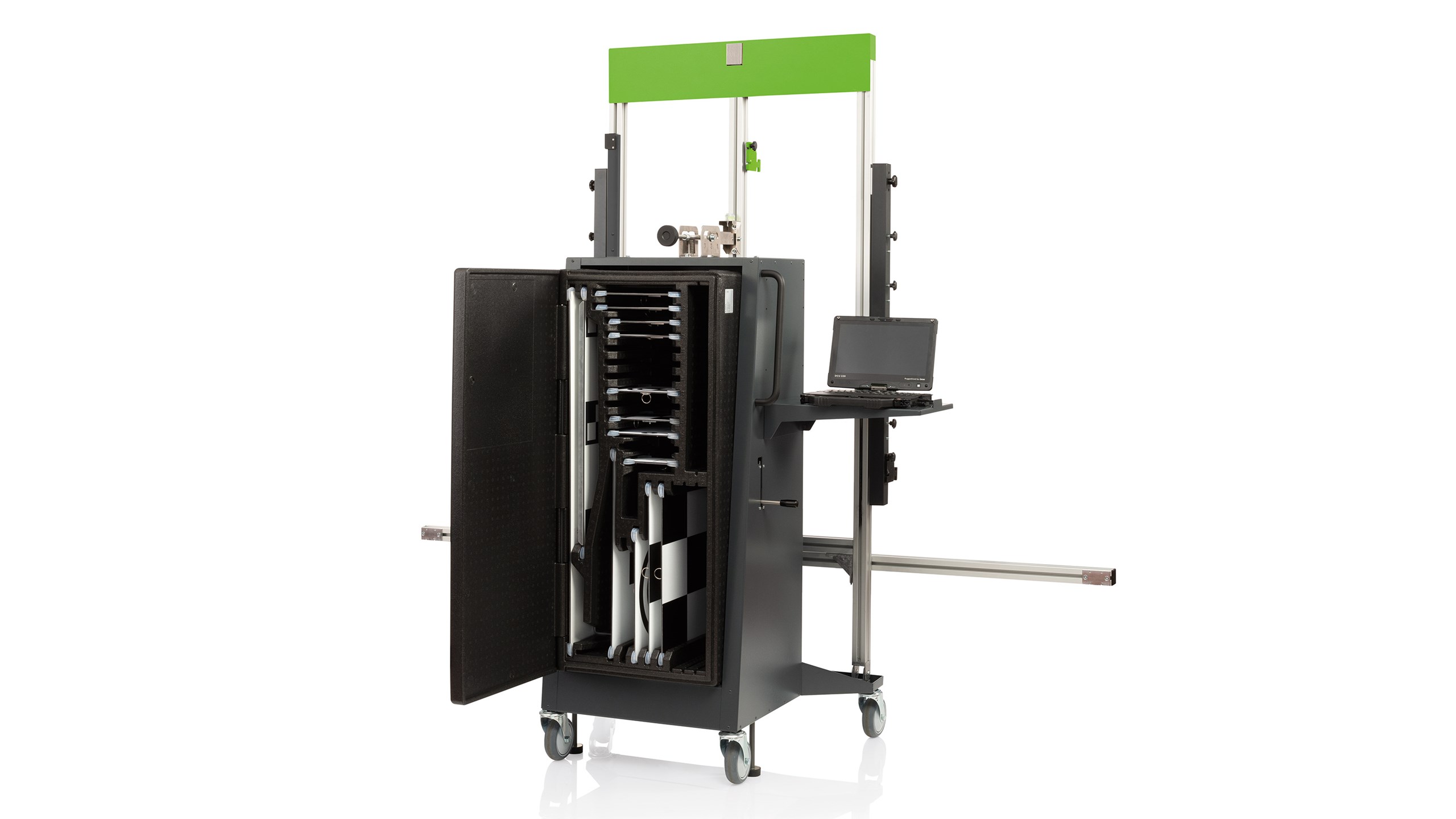

Kalibrační zařízení – robustní dílenský vozík s velkými koly.
Multifunkční deska XL – obsahuje vzor pro vozy koncernu VW a integrovaný reflektor pro radary.
Pomůcka pro měření vzdálenosti – praktický sloupek s referenčním panelem.
Sady kamery – určeno pro přesné zaměření na „geometrickou jízdní osu“.

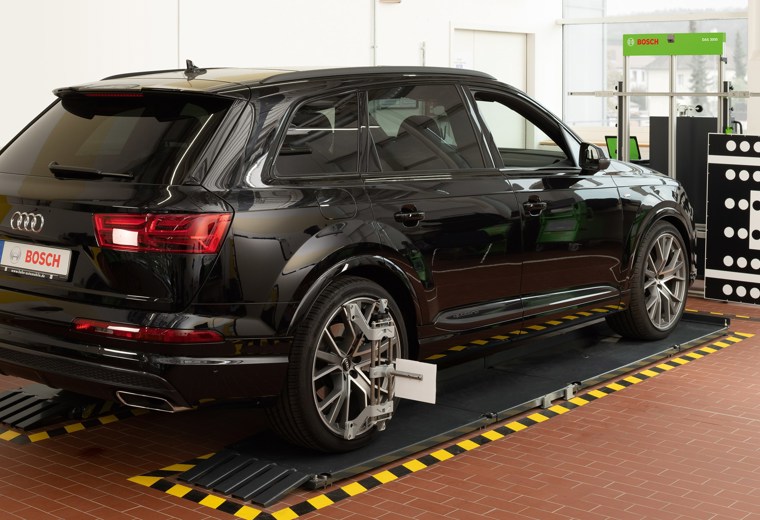

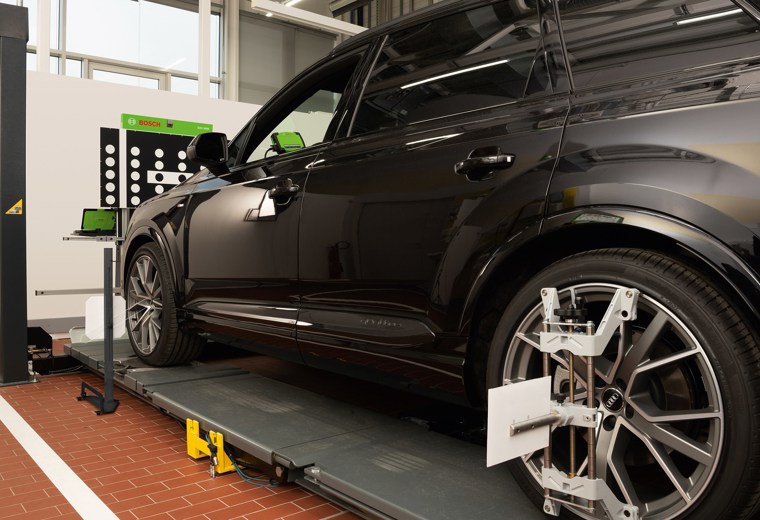

Univerzální kolové upínáky s terčem – kompletní sada pro uchycení na kola vozidla.
Softwarový balíček ADAS Positioning – dostupný rovněž ke stažení prostřednictvím DDM.

Technické parametry

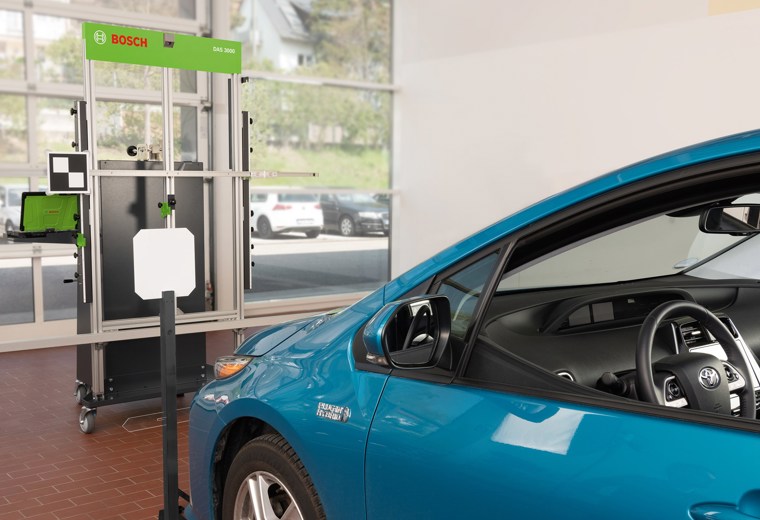

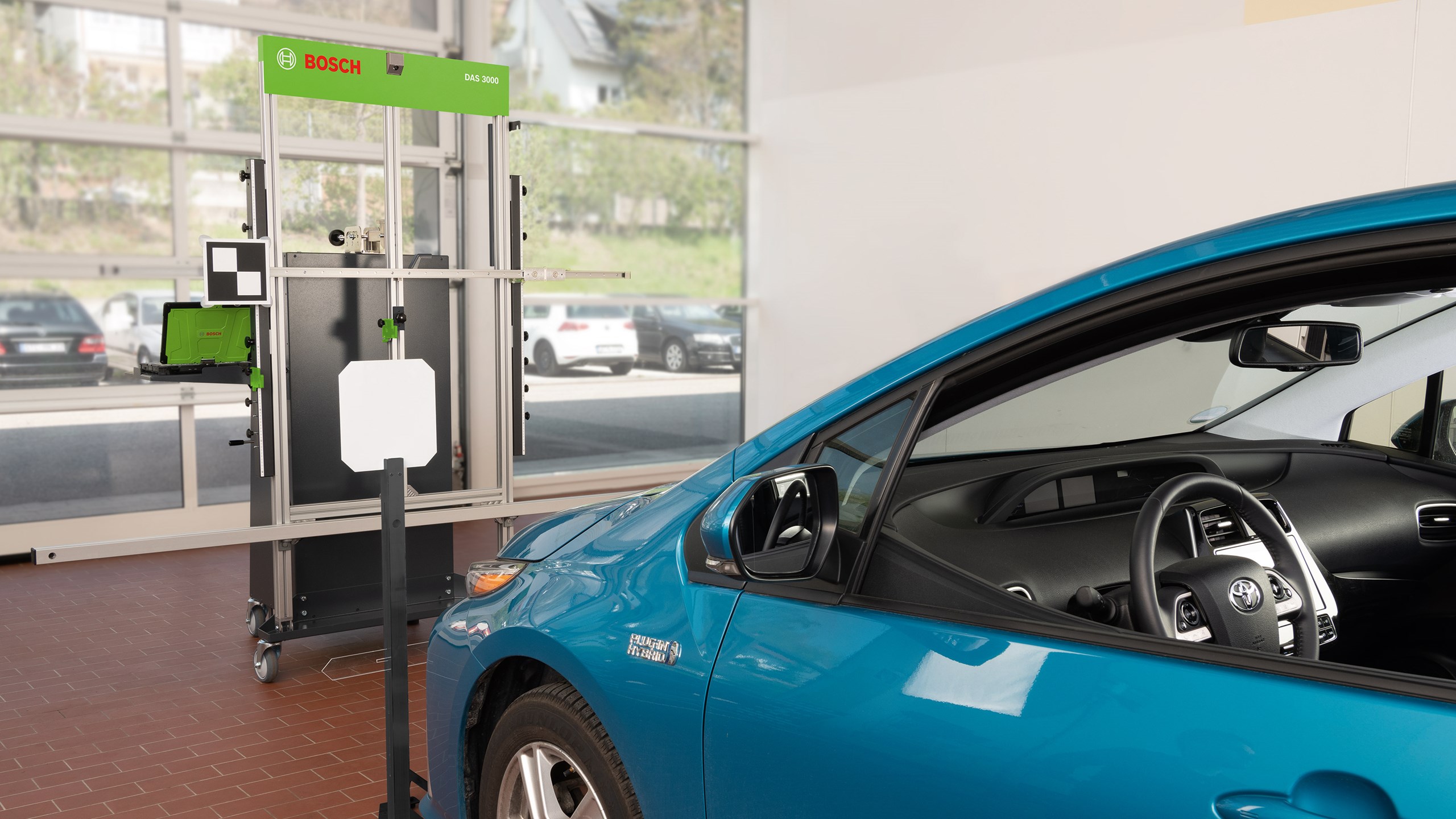

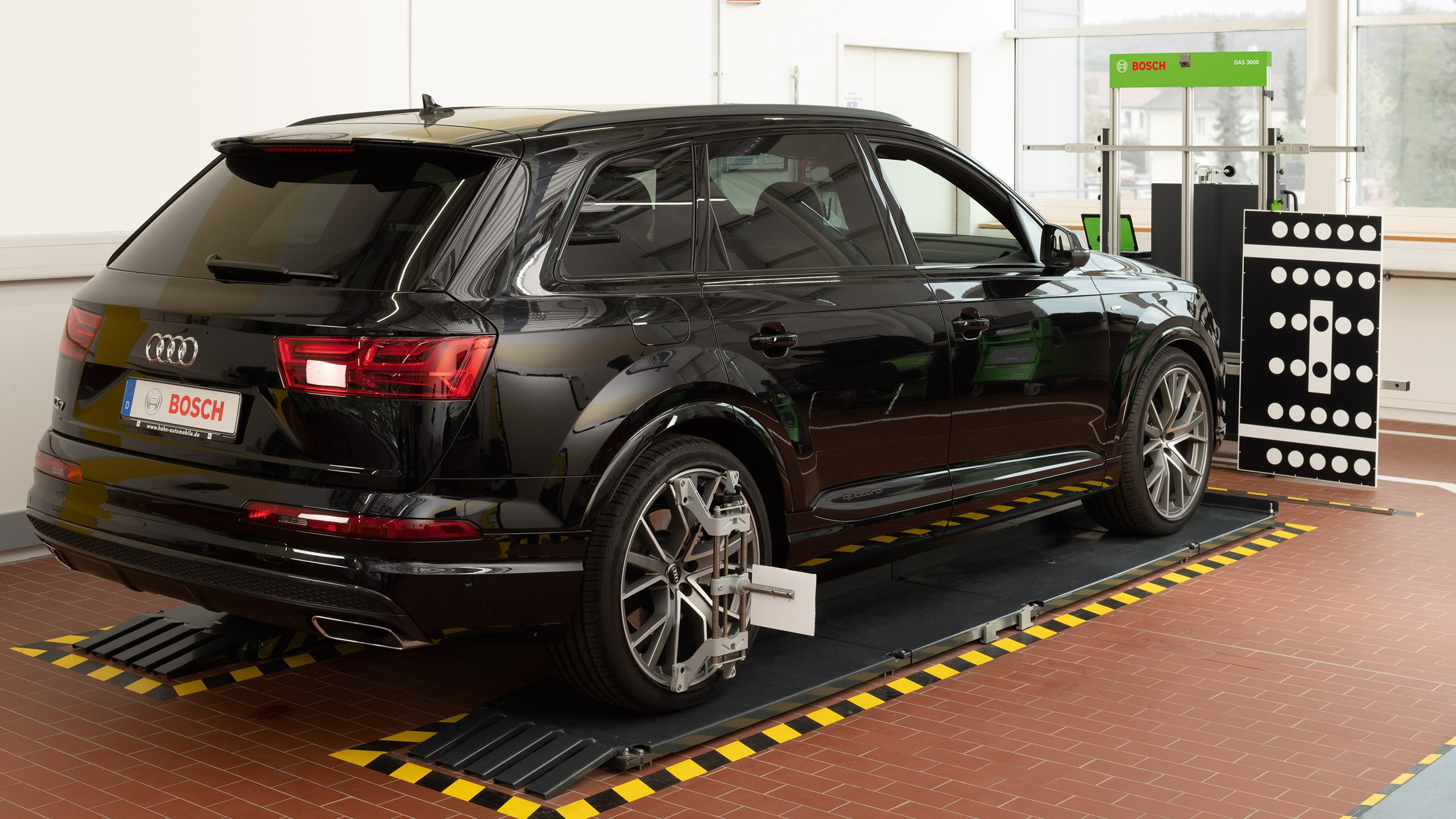

Kalibrace předního radaru
Pokrytí vertikálních montážních poloh radaru na vozidle	260 – 1000 mm
Největší posun boční montážní polohy	+/- 750 mm

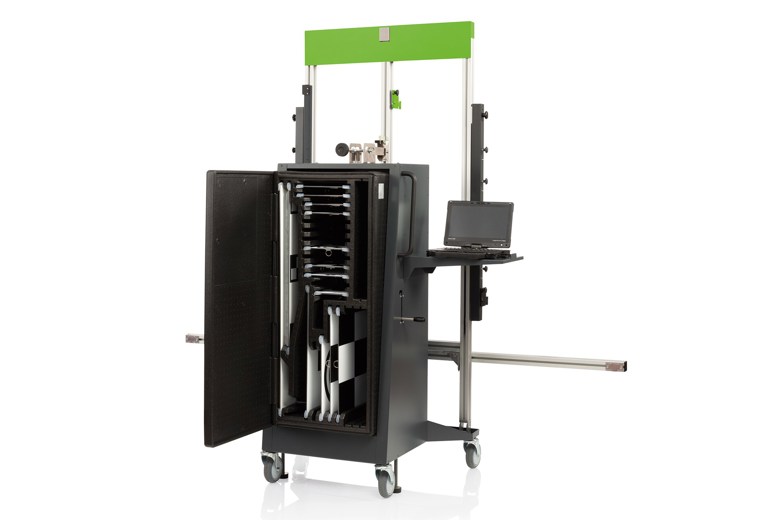

Kalibrace přední kamery s Multi-Target-Shop
Nastavení offsetu pro měřicí platformy	0 – 300 mm

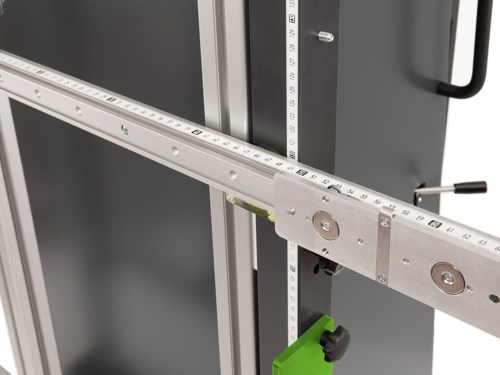

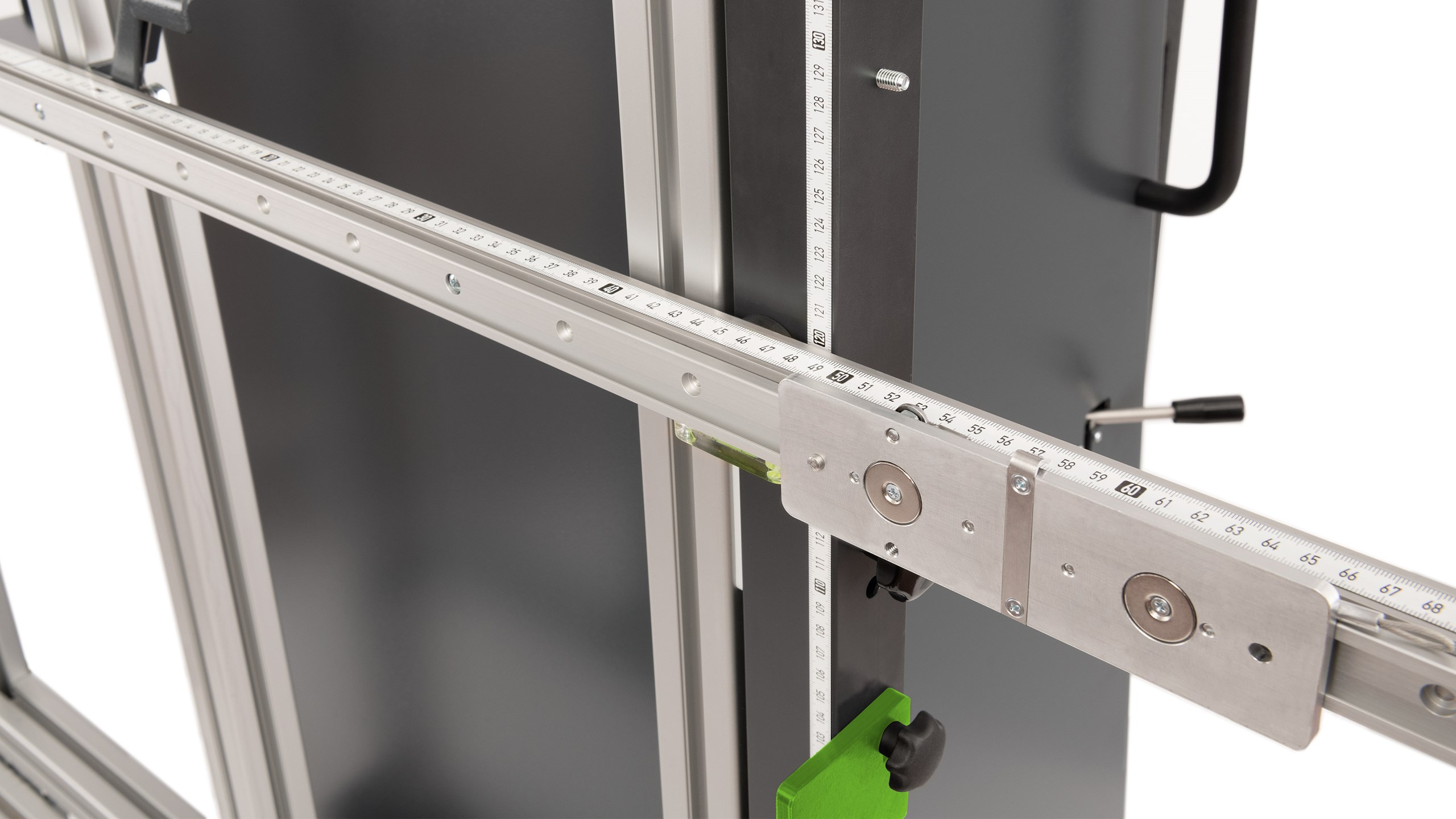

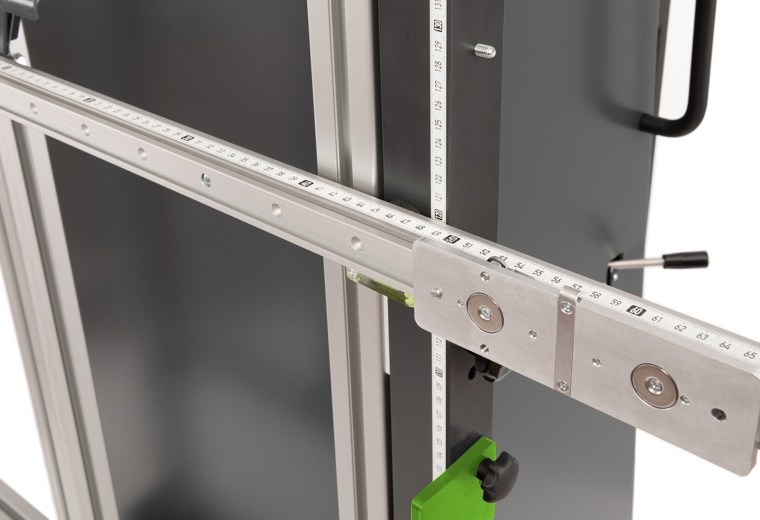

Výškově nastavitelná měřicí lišta	700 mm – 1850 mm
Rozsah dráhy vozíků s terči	+/- 800 mm
Předdefinované upevnění držáků s XL-terči (multifunkční deska): - A) vozidla VW/Audi* (1200 mm) a Subaru typ 3 - B) vozidla VW/Audi* (1300 mm) a Subaru typ 2 - C) vozidla VW/Audi* SUV (1400 mm) a Alfa-Romeo - D) vozidla VW/Audi* Transporter (1850 mm) *VW group	Standardizované výškové pozice pro rychlé osazení dle OEM specifikací.
Pracovní rozsah měřicího systému computer vision
Rozchod vozidla	1650 mm – 2200 mm
Měření vzdálenosti	0,4 – 6 m
Virtuální středová linie	max. 6 m
Měření geometrické jízdní osy	max. 8 m
Rozsah upevnění na kola	13” – 22” (volitelné rozšíření 23“ – 28“)
Rozměry a hmotnost kalibračního zařízení
Rozměry (V x Š x H)	2090 mm x 2030 mm x 730 mm
Hmotnost bez náplně	cca 120 kg
